產品名稱：防爆電動緊急切斷閥[ 2021-06-02 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、防爆電動緊急切斷閥產品說明

上海湖泉閥門有限公司防爆電動緊急切斷閥由快速切斷電動執行器+緊急切斷閥三大部分組合而成，可以根據客戶需要定制（1S內開/關），也可根據需要定制防爆/隔爆型，（防爆等級為ExdIIBT4也可以做ExdIICT6），浮動式，法蘭連接，閥體材質鑄碳鋼/鑄不銹鋼，密封PTFE，壓力PN16~25，通經DN15-DN200，適用介質：柴油，（國標），防爆電動裝置帶動閥桿驅動球體旋轉，使介質順利通過。廣泛用于石油、化工、燃?xì)狻⒁苯稹h(huán)保、煤礦、電力等行業電動防爆緊急切斷閥適用介質液lv，閥體材質316L，浮動式法蘭球閥，防爆電動裝置，密封PTFE，壓力PN16~25，適用介質：水氣體油品等，通經DN15-DN200，（國標），防爆等級為ExdIIBT4也可以做ExdIICT6。帶動閥桿驅動球體旋轉，使介質順利通過。廣泛用于石油、化工、燃?xì)狻⒁苯稹h(huán)保、煤礦、電力等行業，是一種純電動關閉或打開的緊急切斷閥，電動執行器采用防爆型帶手輪裝置防爆等級EXdiiCT5、電源：220V。閥門采用球型結構，防火防靜電浮動式球閥或大口徑固定式球閥。斷電復位防爆緊急電動切斷閘閥型號是DDFWZ941Y-16/25C，主要用在罐區作油庫罐根緊急切斷閥，解決了罐區無氣源實現緊急切斷的使用。

二、防爆電動緊急切斷閥產品特點

1、閥門采用防靜電、防火等措施
2、.電動執行器配有手輪裝置可以在現場關閉閥門
3、當無故斷電時閥門自行關閉無需人員到現場去關閉閥門
4、防爆電動緊急切斷閥可通過PLC遠程控制和就地控制來切換
5、當事故排除通電后無需工作人員去操作，閥門自行打開跟之前關閉的位置
殼體：殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
電機：全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
手動結構：手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持*手動狀態）
指示器：指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。
干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
限位開關：機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置,無需電池支持。（微動開關接點均為銀質觸點）
扭矩開關：可提供過載保護（CHQ-005/008/010除外），在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
自鎖：精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（zui大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。
1、防爆電動緊急切斷閥采用防靜電、防火等安全措施
2、電動執行器配有手輪裝置可以在現場關閉閥門
3、當無故斷電時閥門自行關閉無需人員到現場去關閉閥門
4、防爆電動緊急切斷閥可通過PLC遠程控制和就地控制來切換
5、當事故排除通電后無需工作人員去操作，閥門自行打開跟之前關閉的位置

三、防爆電動緊急切斷閥產品主要零部件材料

公稱通徑 mm		15	20	25	32	40	50	80	100
額定流量系數Kv		20	38	72	110	170	270	510	940
公稱壓力 MPa		1.0；1.6；6.4
額定轉角 °		0～90
流量特性		快開
介質溫度 ℃		-20～120
閥體材質		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質		1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號	PN10、16	361RSA-05			361RS(X)B-10			361RSC-30
		341RSA-05			341RS(X)B-10			341RSC-30
	PN64	361RS(X)B-10			361RSC-30			361RSD-150
		341RS(X)B-10			341RSC-30			341RSD-150

四、防爆電動緊急切斷閥產品主要技術參數

公稱通徑DN（mm）（座閥通徑DN）		20				25	32	40	50	65	80	100	125	150	200	250	300
		（10）	（12）	（15）	（20）
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（MPa）		10				16		25		40			60			100
公稱壓力PN（MPa）		1.6、4.0、6.4
固有流量特性		直線、等百分比
固有可調比R		50：1
允許泄漏量	套筒	硬密封：Ⅱ級、軟密封：Ⅵ級
工作溫度t（℃）		-20~ 200、-40 ~ 250、-40 ~ 450、-60 ~ 450
信號范圍（DC）		0 ~ 10mA、4 ~20 mA、1 ~5V、0 ~10V
電源電壓		220V、50Hz
作用方式		電開式、電關式
信號故障時閥狀態		任意位置

五、防爆電動緊急切斷閥主要外形尺寸

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	D3	D2	D1	b	f	N-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25

上一篇：礦用本安型電動球閥 / 下一篇：礦用電動球閥隔爆型

閥門資訊

閥門知識

閥門產品

: 中線軟密封電動蝶閥

: DKJ/ZKJ角行程電動執行器（角

法蘭蝶閥D341X-10/16Q手動渦輪

電動法蘭閘閥dn300pn25

防爆電動 緊急切斷閥

DKZ/ZKZ直行程電動執行器（直

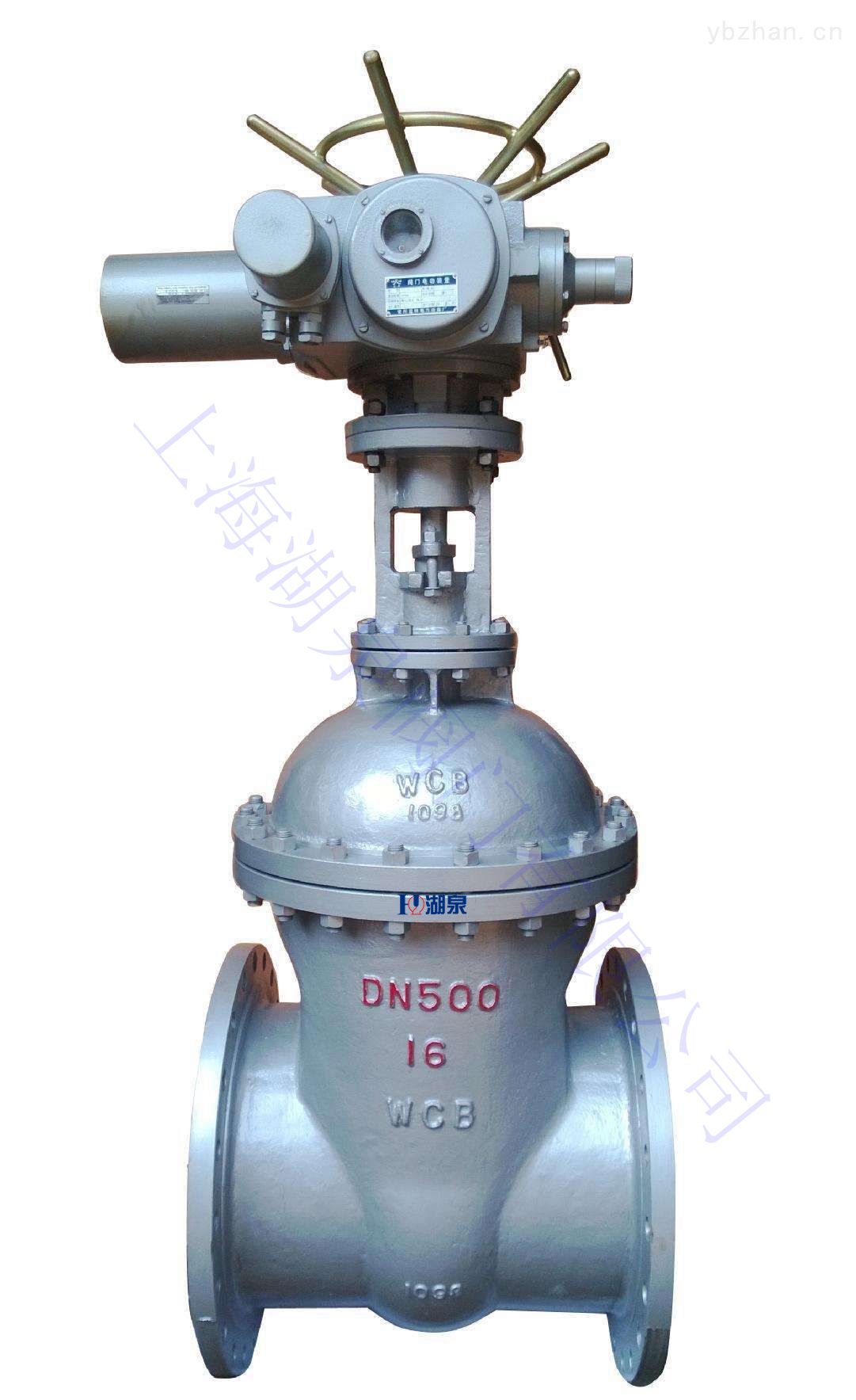

電動鑄鋼閘閥生產廠家
