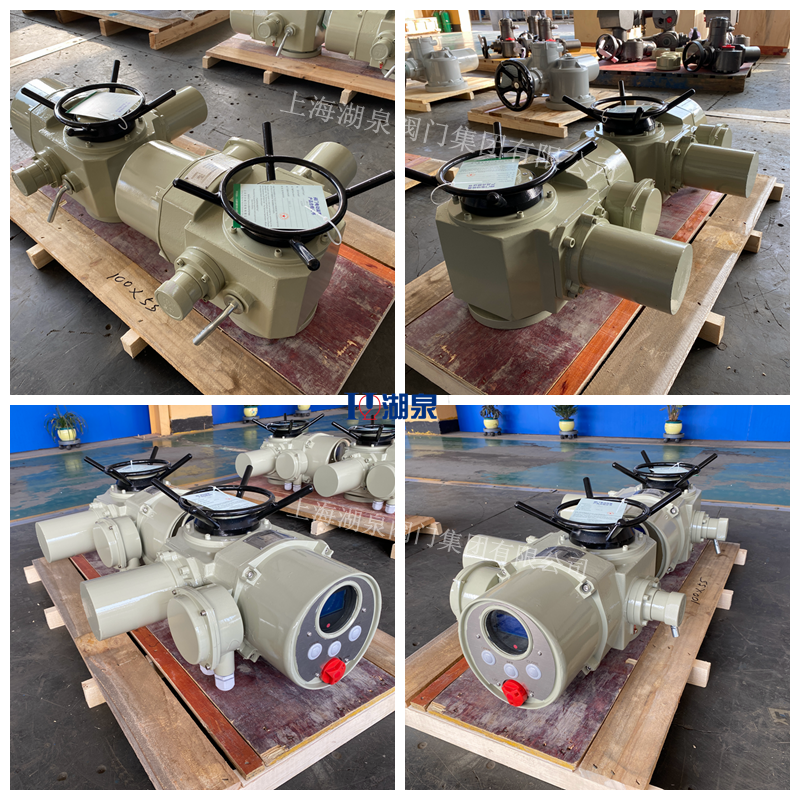

DZW20閥門電動裝置是一款廣泛應用于工業管道系統的多回轉電動執行機構，其主要功能是驅動和控制閥門的開啟、關閉或調節。‌

產品概述與用途

DZW20屬于DZW系列多回轉閥門電動裝置，適用于閘閥、截止閥、節流閥、隔膜閥、柱塞閥、水閘門等閥瓣做直線運動的閥門。‌該裝置是實現閥門遠程控制、集中控制和自動控制的關鍵驅動設備，廣泛應用于電力、石化、冶金、化工、造紙、污水處理及公共事業等領域。‌

主要技術參數

• ‌公稱轉矩‌：通常為200 N.m。‌
• ‌輸出轉速‌：常見規格為24或36 r/min。‌
• ‌電機功率‌：常見規格為0.55 kW或1.1 kW。‌
• ‌輸出軸轉圈數‌：最大可達50圈。‌
• ‌允許通過閥桿直徑‌：最大為42 mm。‌
• ‌電源‌：常規為三相380V/50Hz，也可提供單相220V/110V，或特殊的三相660V、415V等電源。‌
• ‌工作環境溫度‌：標準范圍為-20℃至+60℃，特殊訂貨可擴展至-40℃至+80℃。‌
• ‌防護等級‌：常規為IP65，可特殊訂做IP67。‌

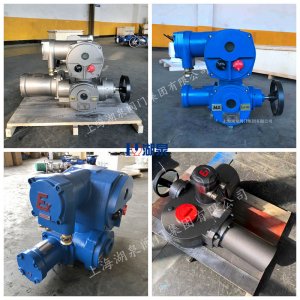

• ‌防護與防爆類型‌：分為戶外型（用于無易燃易爆介質場所）和隔爆型（防爆標志ExdIIBT4，適用于特定爆炸性氣體環境）。‌
• ‌電機工作制式‌：額定運行時間通常為10分鐘，可特殊訂貨至15-30分鐘。‌

分類與控制方式

DZW系列產品可按不同方式分類：

• ‌按防護類型‌：分為戶外型和隔爆型。‌
• ‌按控制方式‌：分為基本型、隔爆型、整體型（含開關型與調節型）、整體隔爆型以及總線控制型。‌
• ‌按連接型式‌：分為轉矩型、電站型和推力型。‌

產品特點

該系列產品普遍具有功能齊全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。‌
智能一體化型號（如DZW20-24）進一步集成了多項先進技術：采用大規模數字集成芯片與機電一體化設計，提高了控制精度并縮小了體積；使用專業壓力傳感器和霍爾位移傳感器，實現了高精度的力矩測量（誤差率≤5%）與閥門定位（1級精度）；支持通過手持式紅外遙控器進行功能設置與操作，無需開箱；具備全中文菜單顯示與過力矩、堵轉報警等功能。‌

符合標準與維護

DZW20閥門電動裝置的性能符合中華人民共和國機械行業標準JB/T8528-1997《閥門電動裝置技術條件》。‌隔爆型產品 additionally符合GB3836.1-2000與GB3836.2-2000等國家防爆標準以及JB/T8529-1997《隔爆型閥門電動裝置技術條件》。‌
設備的維護涉及閥桿接頭的安裝，通常提供用螺釘連接或漸開線花鍵連接兩種方式，安裝時需確保執行器的開關方向與閥門要求一致。‌
