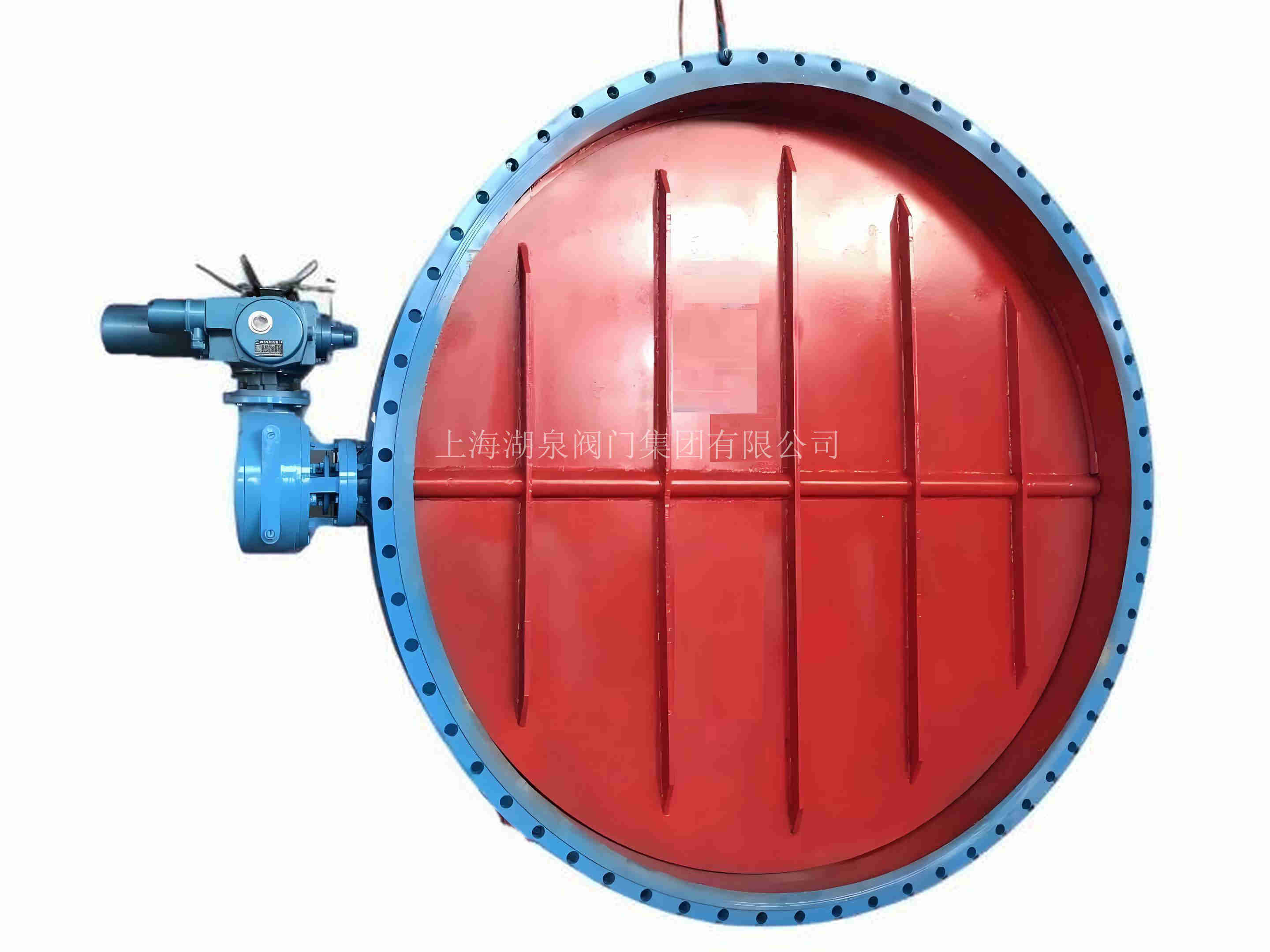

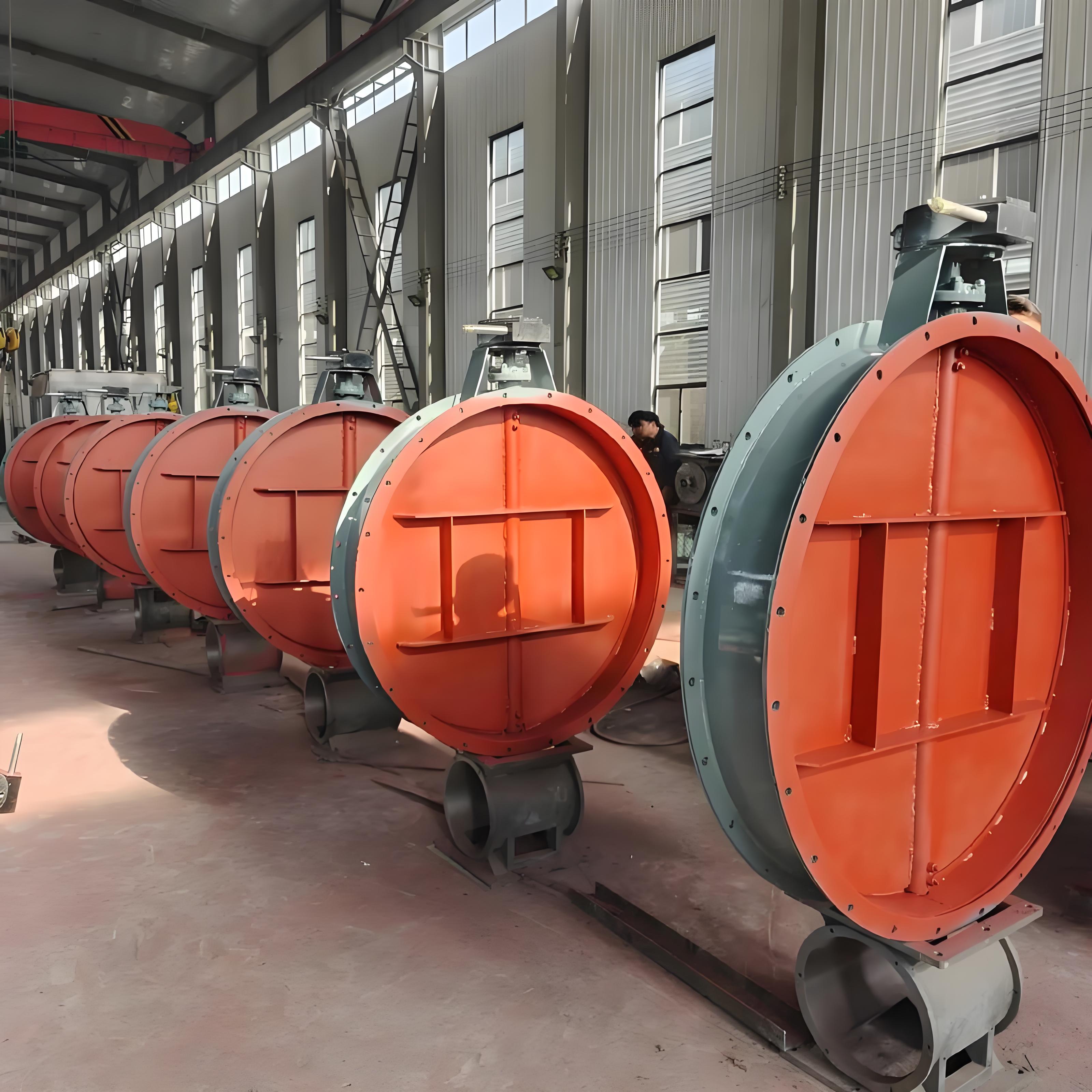

調節型電動蝶閥D941W-0.5C DN1200的技術參數及圖片

[ 2026-01-23 ]

調節型電動蝶閥D941W-0.5C DN1200是一款專為工業領域設計的高性能流體控制設備，適用于對介質流量進行精準調節。其主要特點包括穩定可靠的性能、便捷的操作方式以及優秀的密封能力，廣泛應用于水處理、石油化工、電廠供熱等行業。

技術參數方面，D941W-0.5C型號的電動蝶閥口徑為DN1200，適合大流量管道系統。主體材質采用優質碳鋼（C），能夠有效抵抗腐蝕和機械損傷，延長使用壽命。該電動蝶閥的壓力等級為0.5MPa，滿足常規工業管道壓力要求，同時具備良好的抗壓性能。

主要技術參數

公稱通徑	DN	50～2000
公稱壓力	PN	0.05	0.25	0.6
試驗壓力	強度實驗	0.075	0.375	0.9
試驗壓力	密封實驗	≤1.5﹪泄漏量
適用介質	，煤氣、含塵氣體、煙道氣等
驅動形式	氣傳動、電傳動

驅動方式為電動，該蝶閥配備高精度執行機構，可通過電控系統實現快速響應和調節。電動執行器支持多種控制信號輸入，包括電流信號（4-20mA）或電壓信號（0-10V），使其能夠與現代化自動控制系統無縫集成。此外，閥門的工作溫度范圍廣，適用于-10℃至120℃的環境條件，既能夠滿足冷熱介質的輸送需求，也可以應用于特殊工業場景。

主要零件的材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

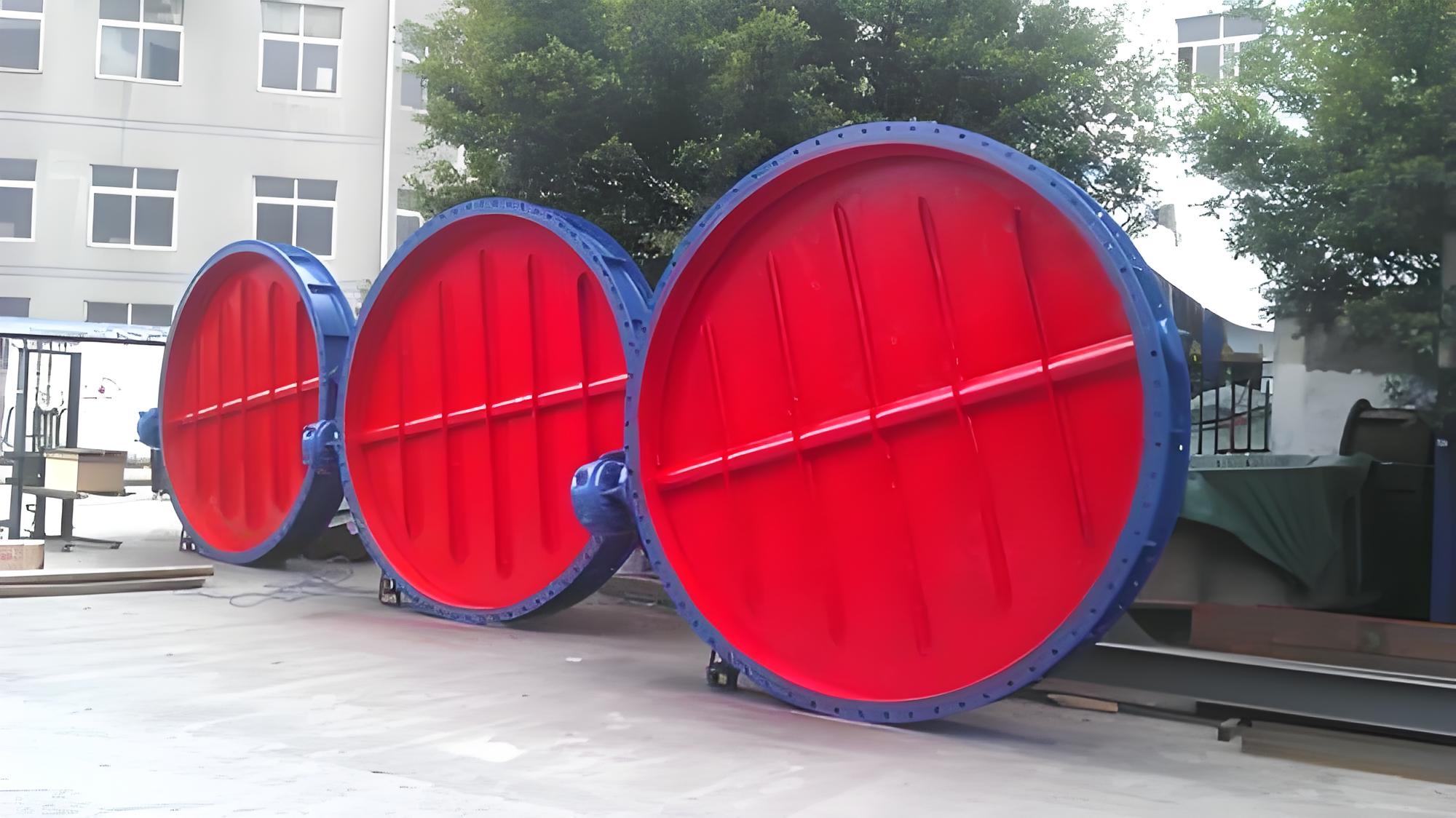

結構設計采用中線型蝶閥結構，閥板開閉更加輕便，同時提供可靠的密封性能，從而減少因泄漏帶來的能量損失。密封材質為橡膠，具備優秀的耐磨性與抗老化特性，保證了閥門長期穩定運行。該蝶閥整體造型簡潔大方，設計注重實用性，安裝維護方便。圖片展示了蝶閥的精確外形尺寸以及執行器的結構布局，幫助用戶直觀了解設備特性和應用場景。

D941W-(0.5.2.5.6)C.P.R.V系列通風蝶閥連接尺寸

公稱通徑		結構長度	外形尺寸（參考值	連接尺寸（標準值）						參考重量
公稱通徑		結構長度	外形尺寸（參考值	0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d		D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	580
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900
