一、 蝶閥與閘閥核心性能對比解析

蝶閥與閘閥作為工業與市政管網中最基礎的截?cái)嗯c控制元件，其結構原理與流體特性差異直接決定了適用邊界。

‌1. 結構與動作方式‌

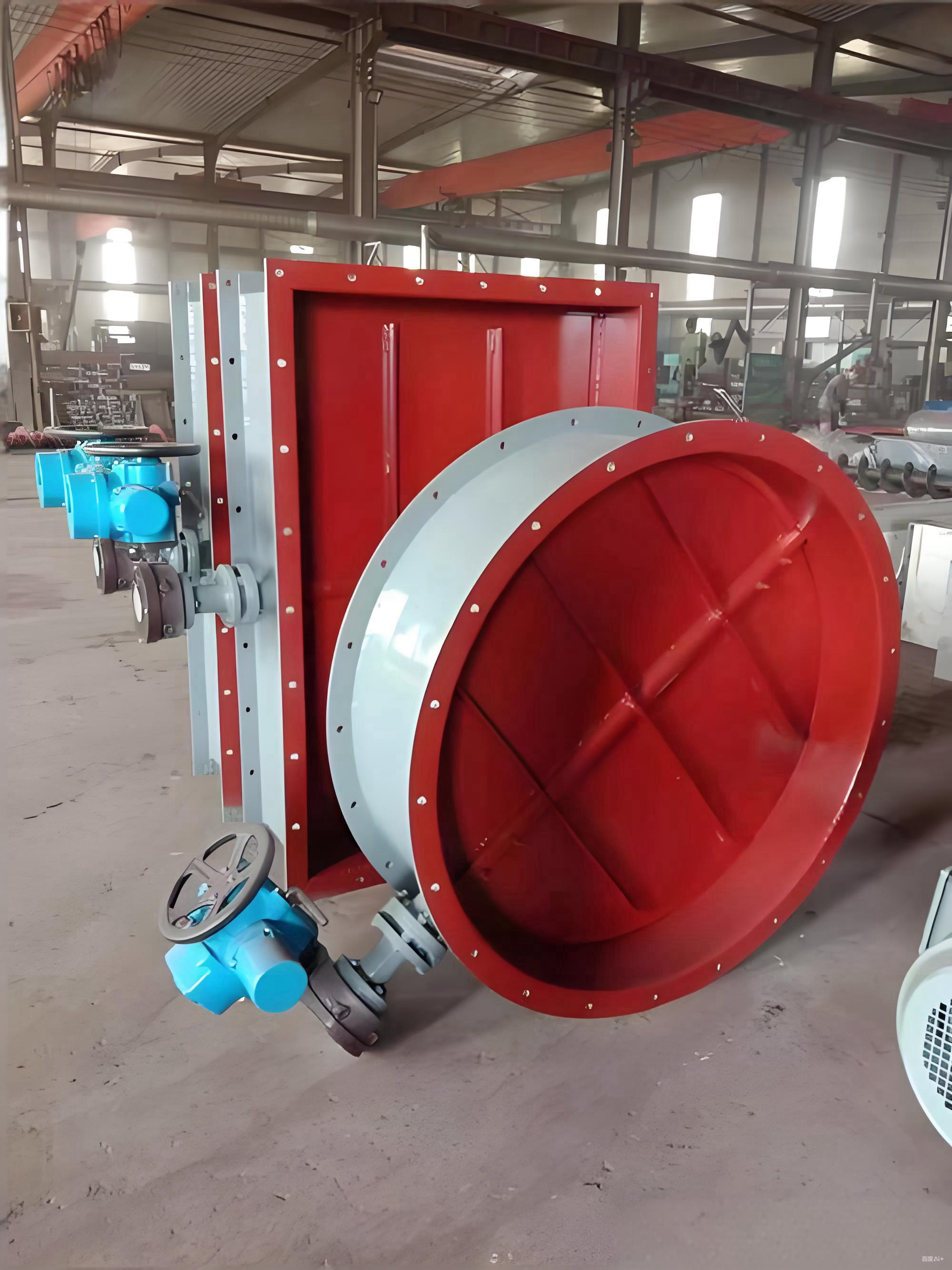

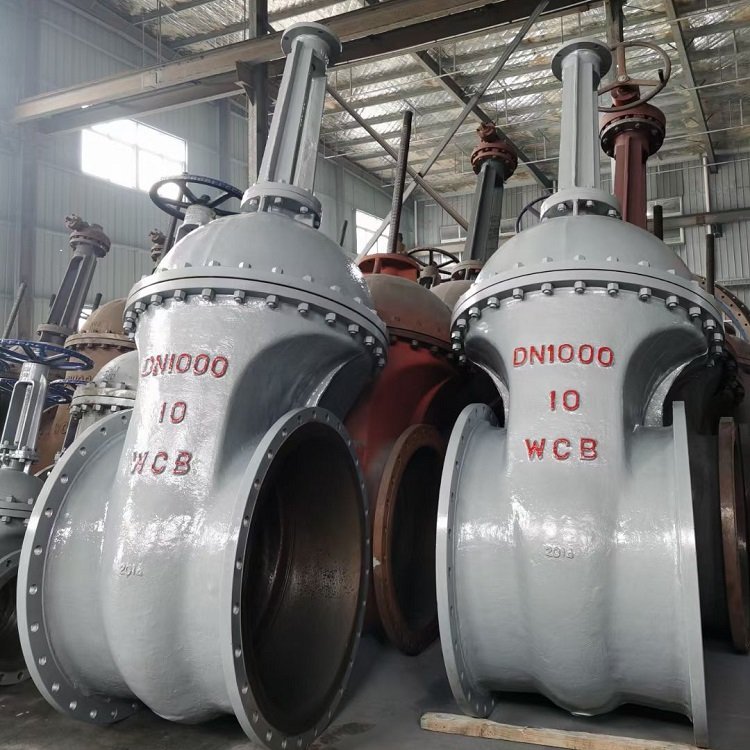

閘閥屬于直行程閥門，啟閉件為閘板，閥桿帶動閘板沿通道軸線作垂直升降運動，完成流道的開啟與閉合。‌‌ 蝶閥屬于角行程閥門，啟閉件為圓盤形蝶板，圍繞閥軸旋轉90°即可實現全開或全關。‌‌ 角行程設計使蝶閥具備啟閉迅速、操作便捷的特性，特別適合需要頻繁動作的工況。‌‌

‌2. 密封性能與流阻特性‌
閘閥全開時流道直通，介質流向不發生改變，流阻系數在所有閥門類型中處于最低水平，且密封面受介質沖刷磨損較小。‌‌ 閘閥主要承擔截?cái)喙δ埽痪邆淞髁空{(diào)節能力，若處于半開狀態易引發閘板顫動與密封面損壞。‌‌ 蝶閥具備截止與節流雙重功能，通過改變蝶板偏轉角度可控制流量，但調節范圍較窄，開啟度達到30%時流量通常已突破95%。‌‌ 受結構與密封材料限制，蝶閥的密封等級整體略低于閘閥，多用于密封要求中等的場合。‌‌

‌3. 工況適應性與介質兼容性‌
閘閥材質選擇靈活，可覆蓋低溫至高溫、低壓至高壓的廣泛工況，適用于純凈的水、氣、蒸汽等介質，但不推薦用于輸送含砂漿或高濃度懸浮物的管道。‌‌ 蝶閥的工作溫度一般控制在300℃以下，壓力等級通常不超過PN40，但其流道設計對含小顆粒、懸浮固體及粉狀介質具有較強包容性，廣泛應用于冶金、電力、化工及環保除塵系統。‌‌

‌4. 空間占用與經濟成本‌
閘閥啟閉高度較大，所需安裝空間與土建開挖深度較高，大口徑制造與加工難度導致采購成本顯著上升。‌‌ 蝶閥結構緊湊、體積小、重量輕，耗材省，同等口徑下價格遠低于閘閥，在空間受限或覆土深度要求嚴格的管網中優勢突出。‌‌

二、 大口徑管道系統的工況特征與選型挑戰

大口徑管道系統（通常指DN300及以上）在流體輸送中面臨自重負荷大、啟閉扭矩高、安裝空間受限、水力瞬變復雜等工程挑戰。傳統選型模式往往依賴單一壓力或口徑參數，易導致初期投資冗余或后期運維成本攀升。現代管網工程更強調閥門與系統水力特性、驅動能力、維護策略的深度匹配，選型邏輯已從“功能滿足”向“全生命周期效能優化”轉變。‌‌

三、 大口徑管道系統閥門選型新標準與實施原則

結合當前工程實踐與材料技術進步，大口徑管道系統閥門選型應遵循以下標準化原則：

‌1. 口徑分級與場景閾值劃分‌

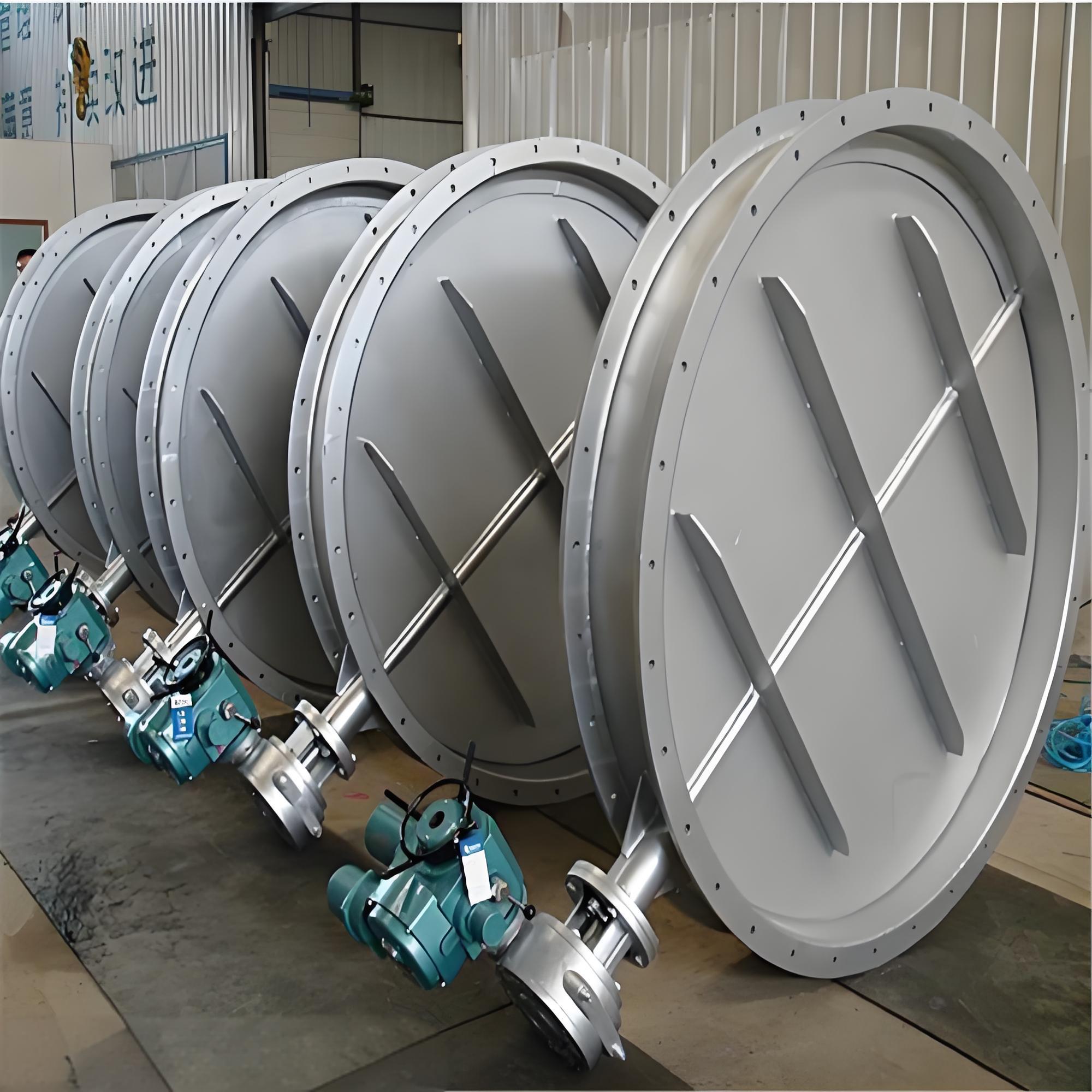

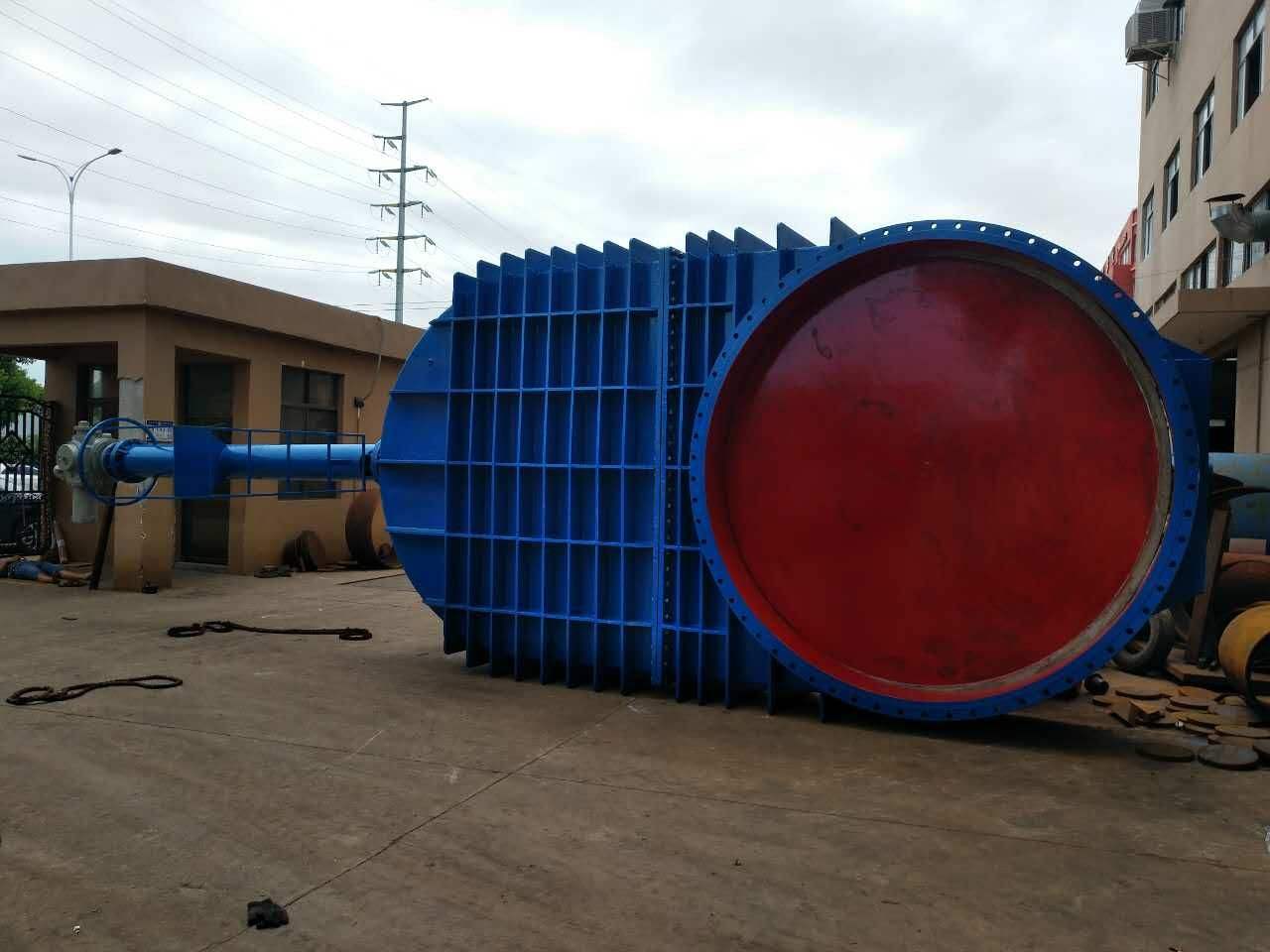

DN300以下管道優先選用閘閥，側重高密封性與耐壓穩定性；DN300至DN1000區間推薦采用蝶閥，綜合平衡空間占用、重量控制與采購成本；DN1000以上超大口徑系統需結合介質流速、水錘效應及支撐結構進行專項水力計算與結構校核。‌‌

‌2. 密封技術迭代與結構選型規范‌
市政供水與給排水管網全面推廣軟密封技術。軟密封閘閥采用精密鑄造一次成型，底部無凹坑設計可有效避免渣物積存，顯著降低啟閉故障率；襯膠閥板尺寸統一且互換性強。‌‌ 蝶閥在含顆粒介質中優先選用硬密封或耐磨襯里結構，高溫高壓工況需采用金屬密封蝶閥。軟密封閥門啟閉需嚴格控制關閉扭矩，達到止水效果即可，嚴禁過度鎖緊導致密封層剝離。‌‌

‌3. 驅動匹配與智能化接口標準‌
大口徑閥門必須配置電動或氣動執行機構，選型需依據最大靜扭矩與動扭矩進行1.5倍安全系數校核。新標準要求閥門預留標準通信接口（如Modbus、Profibus或工業以太網），支持開度實時反饋、扭矩監測、閥位狀態診斷與故障預警，實現與SCADA系統或智能管網平臺的無縫對接。‌‌

‌4. 全生命周期成本（LCC）評估體系‌
摒棄僅對比采購單價的舊有模式，建立包含初始設備成本、安裝土建費用、運行能耗（流阻壓降損失）、維護頻次、備件更換周期及停機損失的綜合評估模型。蝶閥在空間受限、頻繁啟閉及含雜質介質場景中LCC優勢顯著；閘閥在長周期靜態隔離、低流阻要求及高密封等級場景中更具經濟性。‌‌

‌5. 介質流態與調節精度匹配‌
需進行流量分配或壓力調節的支線管網優先選用蝶閥，但需配套閥門定位器以補償非線性流量特性，提升調節線性度。‌‌ 僅承擔干線截?cái)唷⒏綦x檢修功能的管道選用閘閥，確保零泄漏率與系統水力穩定性。‌‌

四、 結語

蝶閥與閘閥在結構原理、流阻特性、密封等級及工況適應性上存在明確差異。大口徑管道系統的選型已跨越單一參數對比階段，進入以口徑閾值、密封技術迭代、智能驅動匹配及全生命周期成本為核心的標準化決策時代。工程設計與運維單位應依據介質特性、空間約束、調節需求與智能化等級進行系統化評估，嚴格遵循現行國家標準與行業規范，確保管網系統安全、高效、經濟運行。
